型號：HK-DY-100P-2000P
時間：2025-04-08
訪問量：5873
1.產品介紹：

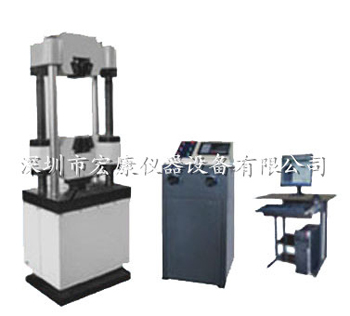

微機控制電液式萬能試驗機主機采用油缸下置式主機，采用微機控制和顯示功能！主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》的要求。
2 方案描述：
2.1 主機：主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機上方下橫梁和工作臺之間。
2.2 傳動系統：下橫梁升降電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整
2.4 控制系統：全數字控制系統，代表了控制系統發展的最高水平，實現了試驗力、試樣變形、活塞位移和試驗進程的閉環控制,具有等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能以及試驗力，峰值、試樣變形、活塞位移、試驗曲線的屏幕顯示功能，全鼠標輸入操作和控制模式智能設置專家系統，實現了控制模式的任意設置和各種控制方式之間的平滑切換，使系統具有最大的靈活性。
可以按GB228-2002《室溫材料 金屬拉伸試驗方法》的要求完成試驗的數據處理。試驗過程能夠模擬再現和試驗數據的再分析。
基于Windowsxp操作系統的試驗軟件，全數字程控放大器保證調零、傳感器標定全部由計算機自動進行，可對使用者實行分權限管理，具有多種圖形顯示窗口和單位換算功能。
試驗數據以數據庫化管理，可以進行網絡數據庫通訊和管理。
2.5 安全保護裝置：當試驗力超過每檔最大試驗力的2%-5%時，過載保護，系統卸荷。
當活塞升起達到上極限位置時，行程保護，油泵電機停機。
2.6 附具：全套附具包括：拉伸附具，壓縮附具，彎曲附具。
2.7 其他：安裝調試工具，密封件，使用說明書，合格證，裝箱單等見隨機技術文件。
3.主要性能技術指標：
3.1 最大試驗力：500 kN；
3.2 試驗力測量范圍：10-500 kN；（不分檔）
3.3 試驗力示值精度： ±1%；
3.4 活塞行程： 250 mm；
3.5 活塞最大移動速度：50 mm/min；
3.6 位移測量分辨力：0.01 mm；
3.7 位移測量示值精度：±1%；
3.8 變形測量：標準配置標距50mm，最大變形量25mm引伸計一只（符合GB/T12160的要求，1級精確度），按1，2，5，10分四檔衰減，自每檔滿量程的20%起為示值的±1%FS；
3.9 最大拉伸試驗空間： 550 mm (包括活塞行程)
3.10 最大壓縮空間： 500 mm
3.11 扁試樣夾持厚度： 0-30 mm
3.12 夾持寬度： 125mm
3.13 圓試樣夾持直徑：φ13-φ40 mm
3.14 壓盤尺寸：120 mm
3.16 夾緊方式：液壓夾緊
3.17傳感器：油壓傳感器（可根據用戶要求選配負荷傳感器）
4 系統配置清單
4.1 試驗機主機 油缸下置式主機 1套（宏康制造）
4.2 油源控制柜 采用低噪音高壓柱塞泵 1套（宏康制造）
4.3 電液伺服閥 電氣部分德國進口 1套
4.4雙通道程控放大器 專有技術生產 1套
4.5 油壓傳感器 1只（寧波鎮海ZY系列）
4.6引伸計（YYU25/50） 1只（北京鋼院）
4.7微機測量系統及拉、壓、彎試驗軟件（GB228-2002，WindowsXP操作系統下中文版試驗軟件，備份光盤） 1套（杭州）
4.8PC機 主流配置聯想品牌機 1臺（聯想17液晶顯示）
4.9打印機 HP A4噴墨打印機 1臺（惠普）
5.0拉伸附具 標配平鉗口0-15、15-30 各1副（宏康制造）
圓鉗口13-26/26-40 各1副（宏康制造）
壓縮附具、彎曲附具 各1副（宏康制造）
