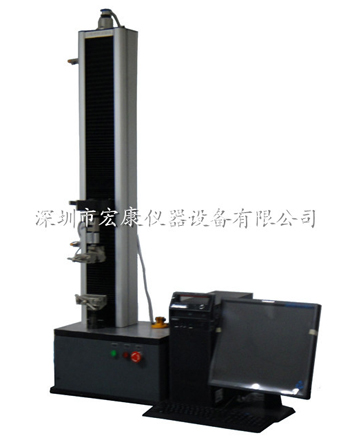

型號：HK-WD-10B-200B
時間：2025-04-08
訪問量：7364
一、設備用途:
該試驗機采用日本松下交流伺服電動機作為動力源；采用先進的芯片集成技術，專業設計的數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了雙顯控制和顯示的全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，可根據GB、JIS、ASTM、DIN、ISO等標準自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。
依據標準：滿足國家標準GB/T228-2002《金屬材料 室溫拉伸試驗方法》、GB/T7314-1987《金屬壓縮試驗方法》的要求，符合GB、ISO、ASTM、DIN等多種標準的數據處理?？梢苑嫌脩舻囊蠹疤峁┑臉藴?。
二、設備特點：
1主機：該機采用臺式雙空間結構，上拉下壓，橫梁升降可以無級調速，更換立柱、絲杠、外罩后可改變試驗空間。傳動系統由伺服控制專用減速機、圓弧同步齒型帶、滾珠絲杠副組成，運行平穩，效率高、噪音低。無污染。
2 附具：
標準配置：楔型拉伸附具、壓縮附具各一付。楔型拉伸附具采用手動旋轉夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。
三、設備參數
|
最大試驗力： |
10kN/20KN/30KN/50KN/100KN/200KN |
|
試驗力分檔： |
×1、×2、×5、×10 |
|
試驗力準確測量范圍： |
0.2kN～10 kN-----200KN |
|
試驗力測量準確度： |
±1% |
|
位移分辨率： |
0.01mm |
|
位移速度控制范圍： |
0.01mm/min ~ 500mm/min無級調速 |
|
拉伸試驗空間： |
0～600mm/0～800mm/0～1000mm |
|
壓縮試驗空間： |
0～600mm |
|
試驗空間寬度： |
0～360mm |
|
供電電源功率： |
400W，220V，50Hz |
|
工作環境： |
室溫10～35℃，濕度20%～80% |
四、 功能介紹:
a) 本機采用國內獨創的雙置式控制器（液晶和電腦即可以單獨控制也可以雙重控制），保證了儀器可以實現等速位移等參量的閉環控制。
b) 采用進口日本松下直流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。
c) 電氣控制線路參照國際標準，符合國家電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
d) 自動換檔：根據負荷大小自動切換到適當?shù)牧砍?，以確保測量數據的準確性；實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化
e) 條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；
f) 自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；
g) 自動標定：系統可自動實現示值準確度的標定；
h) 自動保存：試驗結束，試驗數據和曲線自動保存；
i) 過程實現：試驗過程、測量、顯示和分析等均由微機完成；
j) 批量試驗：對相同參數的試樣，一次設定后可順次完成；
k) 試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；
l) 顯示方式：數據和曲線隨試驗過程動態顯示；
m) 曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；
n) 曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打?。?/span>
o) 試驗報告：可按用戶要求的格式編制報告并打??；具有網絡接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。
p) 限位保護：具有程控和機械兩級限位保護；
q) 自動停機：試樣斷裂后，移動橫梁自動停止；
r) 過載保護：當負荷超過各檔最大值的3-5%時，自動停機；
自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。
